ตู้คอมบายเนอร์

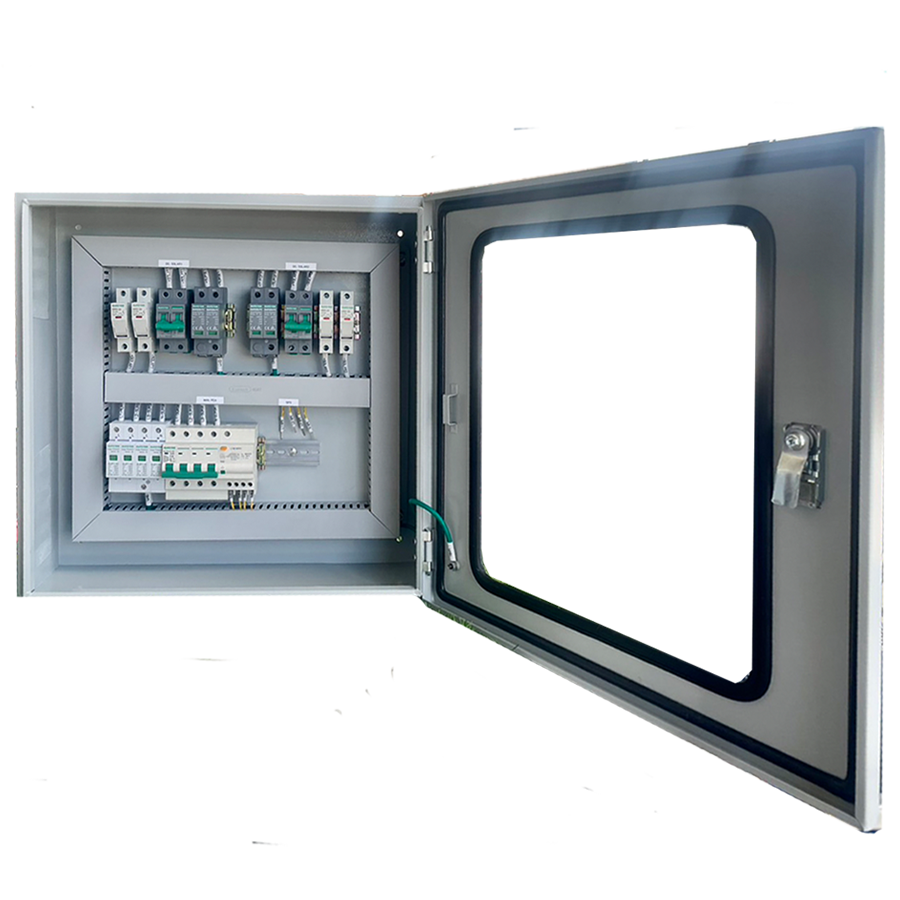

การแบ่งโซนอุปกรณ์ภายใน (Internal Zoning)

ตู้นี้ถูกออกแบบมาให้จัดการระบบไฟฟ้า 2 ส่วนที่แยกออกจากกันอย่างชัดเจน:
โซน DC (ด้านบน): จัดการไฟที่มาจากแผงโซล่าเซลล์ มี 2 ชุด (2 String) เพื่อรองรับอินเวอร์เตอร์ที่มี 2 MPPT (เช่น ขนาด 5kW ทั่วไป)
โซน AC (ด้านล่าง): จัดการไฟที่เชื่อมต่อกับระบบไฟในบ้านและการไฟฟ้า (Grid)

รายละเอียดอุปกรณ์รายตัว (Component Details)

อุปกรณ์	จำนวน	หน้าที่เชิงลึก
DC Fuse Holder	4 ตัว	ใส่ฟิวส์หลอด DC (เช่น 15A/20A 1000V) ป้องกันกระแสเกินจากแต่ละสตริงแผง
DC Breaker	2 ตัว	เบรกเกอร์ 2 Pole สำหรับตัดไฟจากแผงแต่ละชุดก่อนเข้าอินเวอร์เตอร์
DC SPD	2 ตัว	ป้องกันแรงดันเกินจากฟ้าผ่าที่วิ่งมาตามสายไฟแผง (DC Surge)
AC Breaker/RCBO	1 ตัว	ตัดไฟฝั่ง AC เมื่อเกิน (Overload) หรือมีไฟรั่ว/ดูด (รุ่นในภาพน่าจะเป็น RCBO)
AC SPD	1 ตัว	ป้องกันไฟกระชากที่มาจากสายส่งการไฟฟ้า (AC Surge)

สเปกตู้และมาตรฐาน (Enclosure & Standards)

ตัวตู้ (HD BOX): เป็นตู้เหล็กหรือพลาสติกคุณภาพสูงที่เน้นความทนทาน มีหน้ากากใสช่วยให้ตรวจสอบสถานะไฟหรือสถานะ SPD (สีเขียว/แดง) ได้โดยไม่ต้องเปิดฝาตู้
การระบายความร้อน: ภายในมีการจัดวางอุปกรณ์ให้มีระยะห่างพอสมควรเพื่อลดการสะสมความร้อนขณะระบบทำงานเต็มกำลัง

ประโยชน์ของการมีตู้สำเร็จรูปสเปกนี้

ความปลอดภัยสูง: มีการรวมระบบป้องกันทั้งไฟเกินและฟ้าผ่าไว้ครบในจุดเดียว
ติดตั้งง่าย: ช่างเพียงแค่เดินสายแผงเข้าด้านบน และต่อสาย AC ออกด้านล่างไปใช้งาน
การซ่อมบำรุง: หากแผงชุดใดชุดหนึ่งมีปัญหา สามารถปิดเบรกเกอร์เฉพาะสตริงนั้นเพื่อตรวจเช็กได้โดยไม่ต้องปิดทั้งระบบ
