ตู้คอมไบเนอร์

                     ประโยชน์ของตู้คอมไบเนอร์

1. ความปลอดภัย: มีอุปกรณ์ตัดไฟเมื่อเกิดความผิดปกติ เช่น กระแสเกินหรือไฟรั่ว
2. ความเป็นระเบียบ: รวมสายไฟจากแผงหลายๆ ชุดให้เหลือชุดเดียวเข้าอินเวอร์เตอร์ ช่วยประหยัดค่าสายไฟ
3. การซ่อมบำรุง: ช่วยให้สามารถตัดแยกส่วนงาน (Isolate) เพื่อตรวจสอบหรือซ่อมแซมได้ง่าย

            หน้าที่หลักของตู้ (Core Functions)

1. รวมกระแสไฟฟ้า (Aggregation): ทำหน้าที่รวมสายไฟจากแผงโซล่าเซลล์หลาย ๆ ชุด (String) ให้เหลือเพียงชุดเดียว เพื่อต่อเข้ากับเครื่องอินเวอร์เตอร์ (Inverter)
2. ป้องกันระบบ (Protection): เป็นด่านแรกที่ช่วยป้องกันอุปกรณ์ราคาแพง (เช่น อินเวอร์เตอร์) ไม่ให้เสียหายจากไฟฟ้าลัดวงจร กระแสเกิน หรือฟ้าผ่า
3. จุดตัดตอนไฟฟ้า (Isolation): ช่วยให้ช่างสามารถตัดไฟฝั่งแผง (DC) หรือฝั่งบ้าน (AC) ได้อย่างปลอดภัยเมื่อต้องซ่อมบำรุง

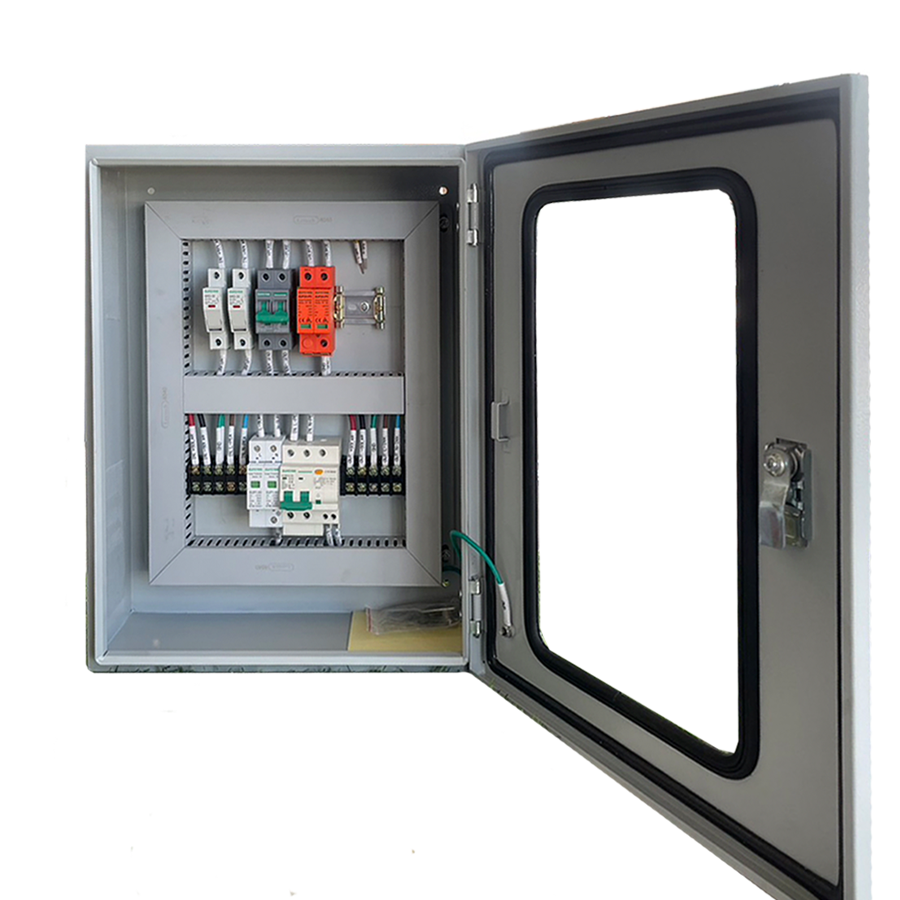

        อุปกรณ์ภายใน (Component Breakdown)
ฝั่ง DC (ด้านบน):
    DC Fuse: ป้องกันกระแสไฟเกินจากแผงโซล่าเซลล์ (ในรูปมี 2 คู่ สำหรับ 2 สตริง)
    DC Surge Protector (SPD): ตัวป้องกันฟ้าผ่าฝั่ง DC โดยจะระบายแรงดันเกินลงกราวด์
    DC Breaker: สวิตช์ตัดต่อวงจรไฟกระแสตรงจากแผง
ฝั่ง AC (ด้านล่าง):
    AC Breaker / RCBO: ตัดวงจรเมื่อไฟเกินหรือไฟลัดวงจร (หากเป็น RCBO จะป้องกันไฟดูด/ไฟรั่วด้วย)
    AC Surge Protector: ป้องกันไฟกระชากที่มาจากสายส่งการไฟฟ้า

                    การเลือกใช้ให้เหมาะกับระบบ
แบบ 1 Phase 2 String ซึ่งเหมาะกับ:

1. ระบบ On-Grid ขนาด 3kW - 5kW: ที่ใช้อินเวอร์เตอร์แบบ 1 เฟส และมีการต่อแผงแยกเป็น 2 ชุด (เช่น ชุดละ 6-10 แผง)
2. การติดตั้งบนหลังคา (Solar Rooftop): ที่ต้องการความเป็นระเบียบและมาตรฐานความปลอดภัยตามที่การไฟฟ้ากำหนด (MEA/PEA)

            ข้อควรระวังในการติดตั้งและบำรุงรักษา

1. ระบบกราวด์ (Grounding): หัวใจสำคัญของตู้นี้คือการตอกหลักดิน (Ground Rod) หากต่อสายกราวด์ไม่ดี อุปกรณ์ป้องกันฟ้าผ่า (SPD) จะไม่ทำงาน
2. ความแน่นของขั้วต่อ: ควรตรวจเช็กจุดขันน็อตทุก 6-12 เดือน เพราะความร้อนอาจทำให้สายขยายตัวและหลวม ซึ่งเป็นสาเหตุของการเกิดประกายไฟ (Arc)
3. สถานะ SPD: ให้สังเกตช่องสีบนตัว SPD หากเปลี่ยนจาก สีเขียว เป็น สีแดง แสดงว่าอุปกรณ์เสื่อมสภาพจากการรับแรงดันเกิน ต้องเปลี่ยนใหม่ทันที
