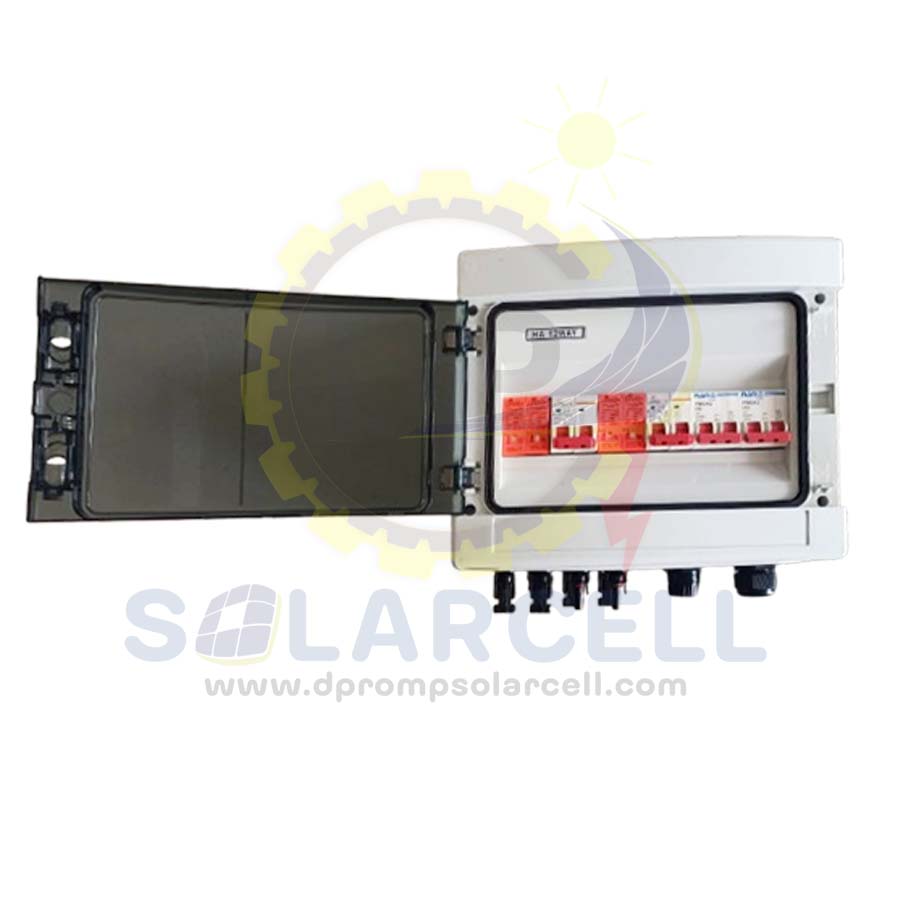

ตู้คอมบายเนอร์
ประกอบด้วย Breaker DC 2 ตัว Breaker AC 2 ตัว Breaker SURGE 2 ตัว
ข้อมูลทางเทคนิคและจุดเด่น
- การใช้งาน: นิยมใช้เป็นตู้รวมสายไฟจากแผงโซล่าเซลล์ (PV Combiner Box) ทั้งระบบ On-Grid และ Off-Grid เพื่อป้องกันอุปกรณ์ในระบบไม่ให้เสียหาย
- มาตรฐานการกันน้ำ: ระดับ IP65 สามารถติดตั้งภายนอกอาคารได้ ป้องกันฝุ่นและน้ำฉีดได้ดี
- วัสดุ: ตัวตู้ทำจากพลาสติก ABS หรือ PVC วิศวกรรมที่มีความทนทานสูง พร้อมฝาหน้าแบบใสช่วยให้ตรวจเช็กสถานะอุปกรณ์ภายในได้ง่าย
- ขนาดตู้: โดยประมาณ 295 x 280 x 130 มม. (อาจแตกต่างกันเล็กน้อยตามผู้ผลิต)
อุปกรณ์ภายในที่มักติดตั้ง (สำหรับชุดสำเร็จรูป)
- DC Breaker: 1-2 ตัว (มักเป็นขนาด 25A-32A 600V)
- DC Fuse: 2-4 ชุด (พร้อมฐานฟิวส์)
- DC Surge Protector (SPD): 1-2 ตัว เพื่อป้องกันฟ้าผ่า
- Cable Glands: ช่องร้อยสายไฟกันน้ำ 5-10 จุด
การประยุกต์ใช้งาน
- เหมาะสำหรับระบบ On-Grid และ Off-Grid ขนาด 3kW ถึง 10kW ที่มีการต่อแผงแยกเป็น 1-2 สตริง
- ใช้เป็นตู้รวมไฟ (Combiner Box) ก่อนส่งเข้าอินเวอร์เตอร์เพื่อความเป็นระเบียบและเพิ่มความปลอดภัยสูงสุดให้กับระบบ
